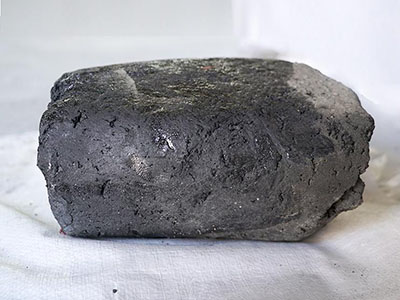

? ? ? 無水炮泥的物理性能指標(biāo)表明：改進(jìn)后的炮泥顯氣孔率由30.3%下降到21.5%~24.7%，體積密度由1.98g·cm-3提高到2.50~2.74g·cm-3，抗折強(qiáng)度由0.41MPa提高到高5MPa，耐壓強(qiáng)度由6.2MPa可提高到18MPa左右;SiC含量10.7%，Si3N4含量4.36%。2500m3高爐無水炮泥的物理性能指標(biāo)表明：顯氣孔率<30%，體積密度2.0g·cm-3，抗折強(qiáng)度3MPa，耐壓強(qiáng)度8MPa;馬夏值0.45~0.7MPa(50℃)。質(zhì)量高爐無水炮泥可使出鐵口出鐵時(shí)間延長(zhǎng)，降低出鐵次數(shù);但如果強(qiáng)度太高，打泥壓力大，成本高，開鐵口困難，單次打泥量大(高爐為400~500kg)，污染環(huán)境，這些都不利于生產(chǎn)。

? ? ? 以上是小編給大家分析的無水炮泥的物理性能指標(biāo)的簡(jiǎn)單介紹，大家可以簡(jiǎn)單了解一下。后期有任何問題，可以在網(wǎng)站給小編留言。
